Dolaylı-Direkt Evaporatif Soğutma (IDEC, Indirect Direct Evaporative Cooling )

Teknoloji: Dolaylı Evaporatif Soğutma + Adyabatik Soğutma
Geniş endüstriyel ve ticari alanları sağlıklı ve daha verimli iklimlendirmek için kalitesi kanıtlanmış bir yöntem!

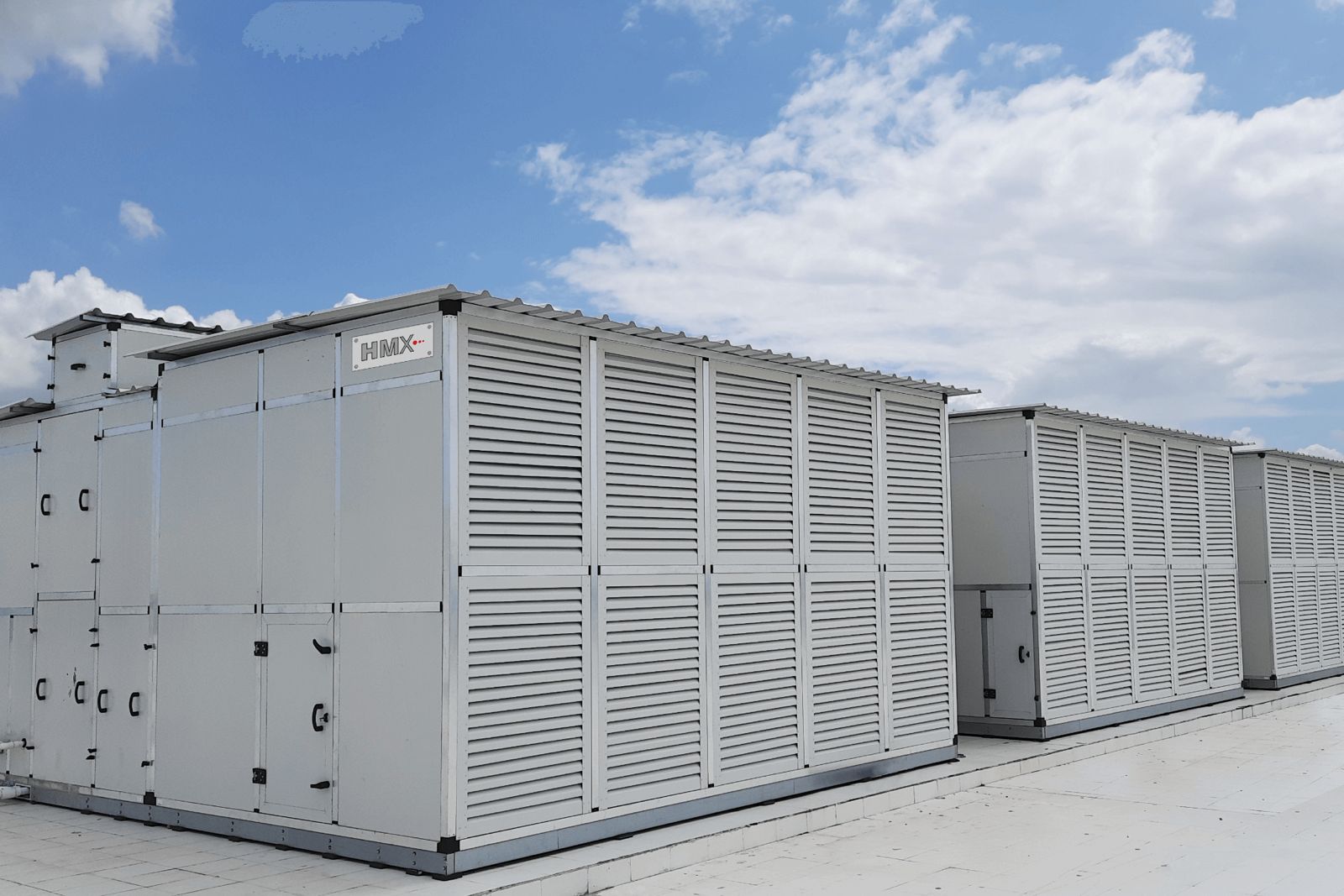

HMX Indirect Direct Evaporative Cooling (IDEC); depolar,üretim tesisleri veya alışveriş merkezleri gibi büyük hacimli alanların soğutulması için ideal bir çözümdür. Sistemin klasik klimalardan en büyük farkı, uygun maliyetle ve kullanıcı sağlığından ödün vermeden çalışmasıdır. Dolaylı Evaporatif Soğutma için optimize edilmiş bir ısı eşanjörü olarak sistemin merkezinde DAMA modülü bulunmaktadır. Bu sistem, çapraz akışlı, plaka tipi, polimerik bir ısı eşanjörüdür.
Dolaylı Direkt Evaporatif Soğutma, sıcak ve kuru bölgelerdeki endüstriyel ve ticari binalarda insanlar için konforlu koşullar sağlar. Sistemin verdiği hava, geleneksel hava yıkayıcılara göre daha serin ve daha az nemlidir. Enerji tüketimi ise klima sistemlerine kıyasla daha düşüktür.

• ABB, Nashik
• ATEEPL, Sari
• Haldiram’s, Nagpur

KULLANIM ALANLARI
Endüstriyel Soğutma Çözümleri

• Otomobil & Otomotiv Yan Sanayi
• Mühendislik & Sermaye Malları
• Gıda & Içecek
• FMCG (Hızlı Tüketim Ürünleri)
• İlaç Endüstrisi
• Matbaa & Ambalaj
• Tekstil
• Kauçuk Endüstrisi

Ticari Soğutma Çözümleri

• Düğün Salonları & Konferans Salonları
• Ticari Mutfaklar
• Eğitim Kurumları
• Sağlık Sektörü
• Oteller
• Kapalı Spor Alanları
• AVM’ler
• Ofisler
• Dini Yapılar

SSS – SIKÇA SORULAN SORULAR

1. HMX Dolaylı Evaporatif Soğutma (IEC), Direkt Evaporatif Soğutma’dan (DEC) nasıl farklıdır?
HMX IEC sisteminin merkezinde DAMA bulunur — çapraz akışlı plaka tipi bir ısı eşanjörüdür.Bu eşanjör, dışarıdan gelen soğutma havası ile, iç mekâna verilen şartlandırılmış havayı tamamen birbirinden ayırır.
Sonuç:

• Hava ve su doğrudan temas etmez
• Ortam yaş termometre sıcaklığına çok yakın değerlere soğutulmuş taze hava

DEC’de petek yapılı selüloz ped kullanılır.
Hava su ile doğrudan temas eder → bu nedenle çıkan hava serindir ancak yüksek nem taşır.
2. DAMA, Dolaylı Evaporatif Soğutma sırasında havanın nem muhtevası artar mı?
Hayır.DAMA’dan çıkan soğutulmuş havada mutlak nem artışı gerçekleşmez.
3. DAMA sistemi, daha yüksek soğutma elde etmek için Direkt Evaporatif Soğutma ile birleştirilebilir mi?
Evet.DAMA, Direkt Evaporatif Soğutma ile birleştirildiğinde sistem HMX-IDEC adını alır.
Bu yapı, geleneksel/adyabatik soğutuculara (DEC) kıyasla 6–7 °C daha fazla soğutma sağlar.
4. HMX-IDEC’in güç tüketimi bir klima sistemiyle kıyaslandığında nasıldır?
%70’e kadar daha düşük enerji tüketir.
5. HMX’in DAMA tabanlı soğutma sistemleri, ticari ve endüstriyel binalarda sağlıklı ve konforlu bir ortam sağlayabilir mi?
Evet.
HMX sistemleri binaya:

• %100 Taze,
• Filtrelenmiş,
• Soğutulmuş,
• Geri sirküle edilmemiş hava sağlar.

Böylece, iç mekân hava kalitesi artar; duman, mikrop, koku ve CO₂ ortamdan uzaklaşır. Bu nedenle HVAC danışmanları ve mühendisleri tarafından yaygın olarak tercih edilir.
6. Nemli günlerde soğutma performansı nasıl etkilenir?
HMX-IDEC’te:

• Havanın kalitesi, DEC sistemlerine göre daha yüksektir,
• DAMA’nın ilk aşamasında mutlak nem eklenmez,
• Ortama göre ve DEC’e göre daha düşük sıcaklık elde edilir.

Tam tersi olarak, klasik evaporatif soğutma için “Ne kadar kuru, o kadar iyi” ilkesi geçerlidir.Nemli günlerde soğutma performansı doğal olarak düşer çünkü dış hava zaten yüksek nem taşır.
7. Çok sıcak günlerde soğutma performansı nasıl olur?
Geleneksel evaporatif soğutucular, dış sıcaklık yükseldikçe daha az soğutma sunar ve aşırı sıcaklıkta tamamen yetersiz kalabilir.
Buna karşılık DAMA’nın performansı, dış hava kuru termometre sıcaklığı arttıkça iyileşir.
Ne kadar sıcak olursa olsun:

• HMX-IDEC aynı miktarda güç tüketir,
İçeriye taze ve serin hava sağlamaya devam eder.

DAMA® (Dolaylı Evaporatif Soğutma, Kuru Hava ve Nemli Hava)
Enerji Verimli, Çok Yönlü ve Güvenilir Dolaylı Evaporatif Soğutma
DAMA tabanlı çözümler, endüstriyel ve ticari uygulamalar için düşük karbonlu soğutma sağlar.
DAMA sistemleri, geleneksel soğutma (buzdolabı çevrimli) sistemlere kıyasla yalnızca %40 enerji kullanır.
DAMA’nın tasarımı düşük kirlenme (low fouling) ve sürekli performans sunar.
DAMA tabanlı sistemler bugün itibarıyla 10’dan fazla ülkede, 100 milyon CFM, toplam 20 milyon ft² alanı soğutmaktadır.
DAMA nedir ve nasıl çalışır?
HMX’in çekirdek teknolojisi, yeni nesil DAMA ısı eşanjörüdür. Bu eşanjör, Dolaylı Evaporatif Soğutma için yüksek oranda optimize edilmiştir.DAMA’nın açılımı “Dry Air and Moist Air” (Kuru Hava ve Nemli Hava) anlamına gelir.Bu sistem, çapraz akışlı, plaka tipi, polimerik bir ısı eşanjörüdür.

• Birincil (primer) sıcak hava, DAMA’nın kuru kanallarından geçer.
• İkincil hava akışı, eşanjörün ıslak kanallarında hareket eder.
• Birincil hava, ince bir ayırıcı duvar üzerinden; ıslak taraftaki ince su filmi ile ısı transferi gerçekleştirir.
• Birincil hava ısısını kaybeder → bu ısı, su filmini buharlaştırır → hava nem almadan soğur.

DAMA’nın Özellikleri

• Yüksek verimli plaka tipi polimer ısı eşanjörü
• Dolaylı Evaporatif Soğutma için optimize edilmiş yapı
• Hava akışları arasında yüksek güvenilirlik ve düşük sızıntı
• Benzersiz tasarım sayesinde düşük kirlenme (low fouling) ve kararlı performans
• Modüler tasarım – ölçeklenebilir ve uyarlanabilir

DAMA enerji tasarrufu sağlar
DAMA tabanlı (Dolaylı Evaporatif Soğutma) sistemler, hem endüstriyel hem ticari binaların soğutulmasında ideal bir çözümdür.
DAMA, soğutmada önemli enerji tasarrufu sağlaması için tasarlanmıştır.
Bazı uygulamalarda, DAMA’nın direkt evaporatif bir ped ile birlikte kompresörsüz bir sistemde (IDEC) kullanılması, klima sistemlerinin yerine geçebilir.
Bu tür uygulamalarda enerji tüketimi, geleneksel klima sistemlerine kıyasla %40’a kadar düşebilir.
DAMA, DX (doğrudan genleşmeli) serpantin veya soğutma bataryasıyla birlikte kullanıldığında, dış havanın ön soğutulması sayesinde soğutma yükünü azaltır.
(Bu yapı Indirect Evaporative Cooling tabanlı TFA / Hybrid AHU olarak bilinir.)

• IEC tabanlı bir TFA, geleneksel bir TFA’ya göre %26’ya kadar enerji tasarrufu sağlar.
• IEC tabanlı Hibrit AHU, 3 kat daha fazla taze hava sağlarken bile geleneksel bir AHU’ya göre %24’e kadar enerji tasarrufu sağlar.

SSS – SIKÇA SORULAN SORULAR
1. DAMA nedir ve nasıl çalışır?
DAMA; çapraz akışlı, hava-hava çalışan, plaka tipi polimer bir ısı eşanjörüdür.
Duyulur soğutma psikrometrisi ile çalışır:

• Primer hava yatay kuru kanaldan geçer.
• Isısını, bitişik ıslak kanaldan akan ikincil havaya aktarır.
• Primer havada kuru termometre sıcaklığı düşer, yaş termometre sıcaklığı ve entalpi azalır.
• Soğumuş havanın nemi artmaz.

2. DAMA tabanlı sistemler, geleneksel sistemlere kıyasla ne kadar enerji verimlidir?
DAMA tabanlı IDEC sistemleri, geleneksel soğutma (soğutucu akışkanlı) klima sistemlerine kıyasla %40 enerji tasarrufu sağlar.
DAMA’nın Hibrit AHU veya TFA ile birleştirildiği durumlarda, iklim koşullarına göre %20–25 enerji tasarrufu mümkündür.
3. Hangi tür binalar DAMA tabanlı soğutmaya uygundur?
DAMA sistemleri hem endüstriyel hem ticari binalar için uygundur; özellikle taze hava gereksinimi olan alanlarda etkilidir.
Modüler yapıları sayesinde yeni projelere veya mevcut binalara kolayca uyarlanabilir.
4. DAMA soğutma sistemlerinde enerji tasarrufuna nasıl katkı sağlar?
DAMA, dış havayı dolaylı evaporatif soğutma ile ön soğutarak klima sisteminin soğutma yükünü azaltır.
5. DAMA sistemleri geleneksel klima sistemlerinin yerine geçebilir mi?
Evet — bazı uygulamalarda IDEC, klima sistemlerinin yerini tamamen alabilir.
Tamamen yerine geçmediği durumlarda ise:

• Klima sistemine giren taze havayı ön soğutarak
• AHU’nun yerini alarak geleneksel sistemleri tamamlayabilir.

6. DAMA’nın benzersiz tasarım özellikleri nelerdir?

• Hava-hava çalışan çapraz akışlı, plaka tipi polimer eşanjör
• Korozyona dayanıklı, hafif
• Verimlilik %50–80 arası (yaş termometre depresyonu 5–14 °C ve üzeri koşullarda)

7. DAMA tabanlı sistemlerin kapasitesi ve kapsama alanı nedir?
DAMA tabanlı sistemler bugün 20 milyon ft² alanı soğutmaktadır.
Toplam 200 milyon CFM kapasite, 10+ ülkede kullanılmaktadır.
8. DAMA nemli iklimlerde kullanılabilir mi?
Evet — DAMA, sıcak ve nemli bölgelerde yalnızca dolaylı evaporatif soğutma ile verimli çalışabilir.
9. DAMA sistemlerinin bakım gereksinimleri nelerdir?

• Haftalık hidro-basınçlı yıkama
• Yıllık formik asit temizliği
• Su kalitesi:
• TDS < 600 ppm
• Sertlik < 100 ppm
• Sedimentsiz ve temiz su zorunludur

10. DAMA sürdürülebilir soğutmaya nasıl katkıda bulunur?

• Enerji tüketimini azaltır
• Soğutucu akışkan kullanmaz
• İç hava kalitesini artırır
• Karbon emisyonlarını düşürür
• Yeşil Ürün (Green Product) sertifikalıdır
• Daha sağlıklı iç mekânlar oluşturur
